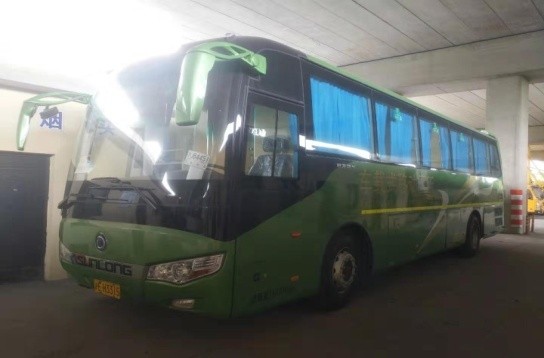

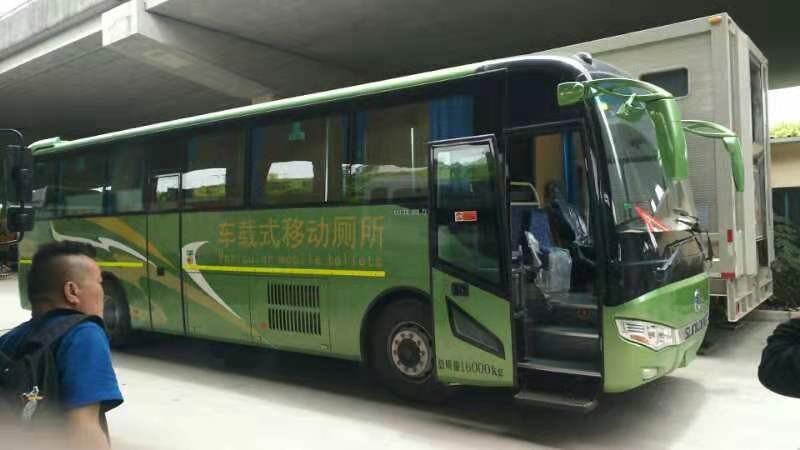

客车式车载厕所
数量：2（台）
|
序 |
参数项 |
具体技术参数 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1 |
规格型号 |

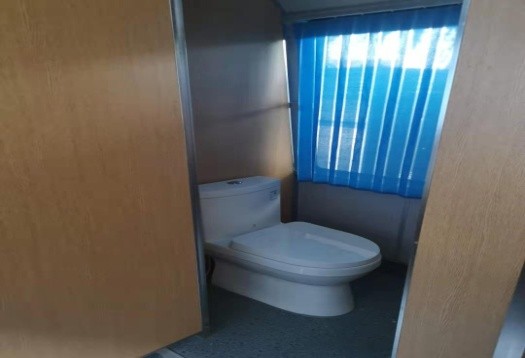

女厕：4厕位（2座便、2蹲便）+2盥洗位+工具间+拖布池，男厕：2厕间（1座、1蹲）+4小便斗+1盥洗位、设备间、车辆底盘为满足规格要求，可上牌的厕所车 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2 |
外观样式 |
外形尺寸（长、宽、高）： 10800*2500*3600（±2%）mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
车辆外形美观，色彩协调。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3 |
平面布局要求 |
平面布局示意如下：
厕位单元内部尺寸要求（不小于，单位mm）：长1160，宽800，高1985。过道宽650。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4 |
车辆性能参数 |
轮胎规格： 11R22.5真空胎 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5 |
厕所主要技术参数 |
自动控制方式：PLC微电脑逻辑编程控制，保用期5年 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
供水方式：两用自来水供水：De32接口及应急消防接口 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
冲洗方式：气压水冲式，PLC-门控自动冲洗；排污方式：储粪箱式。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
供电电源：车载电源（AC220V）与外接电源（AC220V整流转换为DC24V）切换。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
使用环境温度： -8℃~40℃ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
使用人次：每周期使用人数不小于700人次。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6 |
厕间配置 |
男女厕间内应配置不锈钢节水型蹲便器、不锈钢助力拉手、卫生纸盒、衣帽钩，扬声器、排风口。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|

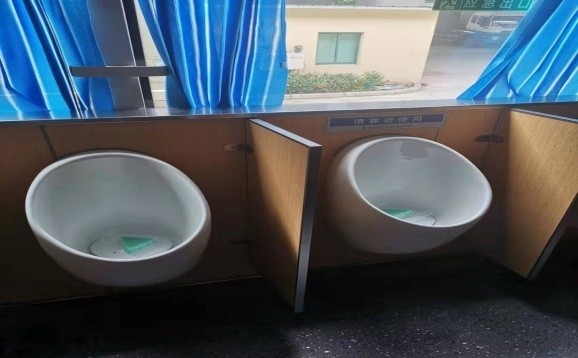

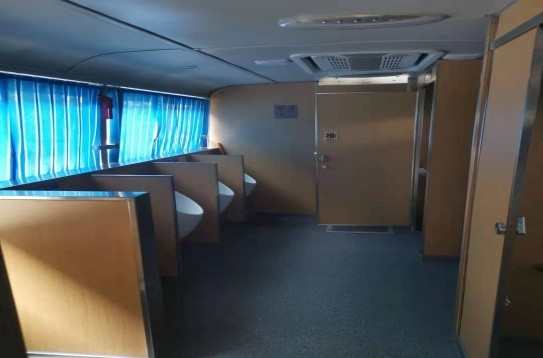

男厕所内设置不锈钢一体式小便槽，有效使用长度不小于2.3m，并配置红外感应自动冲洗装置。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
设备间设置节水型压力冲洗控制系统装置及压缩空气装置；设置电气控制系统。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7 |
内装饰要求 |
客车厕所内装饰均采用优质绿色环保建材（需提供证明材料）。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
内部隔墙材料应为优质防火板双面冷压成型，坚固耐用。固定及辅助材料选用SUS304不锈钢型材及板材折边件。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
厕间内地坪及过道地坪应采用防滑、耐磨的PVC地板铺贴。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8 |
门窗配置要求 |
厕所前部过道设有隔断门当厕所处于使用状态时将隔断门转动与驾驶席位形成上锁封闭空间。材质为优质双防火面冷压成型多层夹板。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
男女厕所分割过道处设有隔断门使用状态时关闭上锁，停用保洁及车辆行驶时可以打开，方便保洁和检查。材质为优质双防火面冷压成型多层夹板。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
厕位间门采用移门，材质为优质双防火面冷压成型多层夹板，门套为304不锈钢板制作。配套移门结构为304不锈钢滑轨及滑轮结构。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9 |
给排水及洁具要求 |
中央给水控制系统设于工具间内；冲水管采用采用优质塑料管及304不锈钢无缝管，排水管采用PVC-U材质。给排水管线的设计及安装均须符合国家及行业的相关标准和规范。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
工具间内设置整体式或分体式储水箱，总容积不小于1.45立方米，材质为SUS304不锈钢，厚度不小于2mm，并配置加强筋，溢流管。水箱的加水口为2”消防水接口，水箱内部设置管，底部排污放空阀为1”不锈钢球阀。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

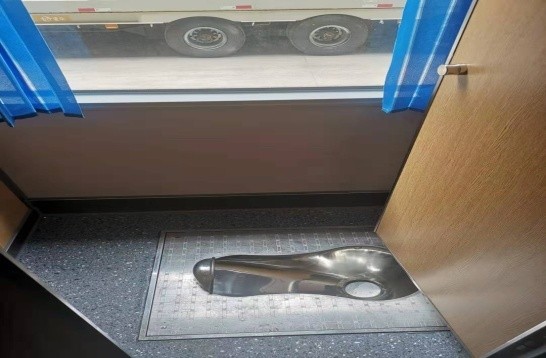

蹲便器采用不锈钢一体式节水型蹲便器，面层不锈钢花纹板厚度不小于2mm，具备自动冲洗功能，实现自动冲水；小便池选用沟槽式不锈钢小便器。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
节水型厕具冲洗系统要求：自动供水，不锈钢压力罐储压（压力罐需符合相关的国家标准），对蹲便器实现自动冲洗，冲洗压力≥0.4MPa≤0.8MPa（可调），每次冲洗水量≤0.7L，并保证蹲便器具备良好的自洁功能。（说明技术依据） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
行李仓内设置分体式粪箱，总容积不小于1.85立方米。材质为SUS304不锈钢，厚度不小于2mm，并配置加强筋。粪箱底部排污阀为4”不锈钢球阀，需要时可通过软管接入化粪池或地下储粪箱排除粪便。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10 |
电气及自动控制要求 |
控制系统采用微电脑逻辑编程控制器。厕间的自动中英文显示及厕位冲洗的控制触发单元设置于厕门处，使用者进入锁门后应自动开启PLC程序功能，使用结束出门后便器实现自动冲洗。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
每个厕间的顶部（外侧）应设有“有人”/“无人”（中英文对照）使用状态指示装置。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
电控箱内设置漏电控制开关，保证使用用电安全。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11 |
通风及采光要求 |
厕所应合理设置排风系统，厕间换气量不小于40m3/h。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
厕所间内应设置节能照明灯，配合自然采光，达到使用照明要求，最低照度不小于100Lx。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

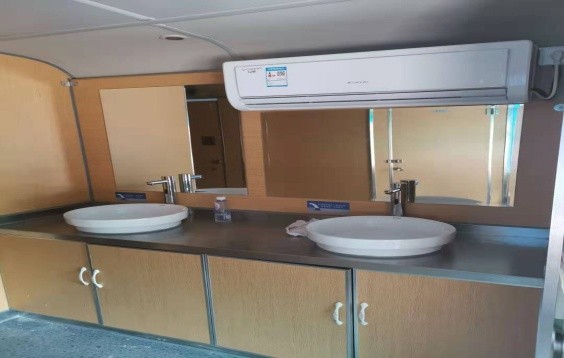

厕所应设置不小于2P品牌空调机（一拖二）1台，保证适宜的使用环境。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
前后门顶部设置风幕机。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
12 |
标识要求 |
厕所内部应设置冲洗、盥洗、开门提示、求助按钮等使用提示，铝牌。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
13 |
其它要求 |
男女厕所各配置泡沫灭火器2个。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
